Ściana prefabrykowana MABUDO ECO® – budowa, parametry i technologia MABUDO RAPID®

MABUDO ECO® to flagowy typ ściany stosowany w technologii MABUDO RAPID®. Nie jest osobną technologią budowy, tylko konkretnym układem prefabrykowanej ściany żelbetowej, zaprojektowanym dla domów jednorodzinnych o wysokim standardzie energetycznym.

Jej najważniejsze parametry powstają jeszcze przed montażem na budowie. W zakładzie produkcyjnym MABUDO w Zduńskiej Woli przygotowuje się zbrojenie, wykonuje betonowanie, kontroluje geometrię prefabrykatu, a gotowy element przechodzi rygorystyczny proces kontroli jakości. Na plac budowy trafia gotowa ściana, a nie zestaw materiałów wymagających wykonania całej przegrody od podstaw.

To właśnie odróżnia MABUDO ECO® od ściany wykonywanej etapami na budowie. W prefabrykacji żelbetowej większa część kontroli odbywa się przed montażem, a nie dopiero podczas odbiorów kolejnych prac. Dzięki temu inwestor otrzymuje element o określonym układzie warstw, powtarzalnej geometrii i parametrach zaprojektowanych w ramach technologii MABUDO RAPID®.

Najkrócej: czym jest MABUDO ECO®?

MABUDO ECO® to flagowy typ ściany prefabrykowanej stosowany w technologii MABUDO RAPID®. Jest to ściana żelbetowa z warstwą nośną z betonu C30/37, izolacją ze styropianu grafitowego, paroizolacją i rusztem drewnianym przygotowanym pod wykończenie wewnętrzne. Przegroda osiąga współczynnik przenikania ciepła ok. U = 0,13 W/(m²·K).

Zakres artykułu: czym jest ściana prefabrykowana MABUDO ECO®, czym różni się od technologii MABUDO RAPID®, jaki ma układ warstw, co oznacza U = 0,13 W/(m²·K) i dlaczego ściana współpracuje z rekuperacją.

• Czym jest ściana prefabrykowana MABUDO ECO®?
• Czym jest technologia MABUDO RAPID® w budowie domu z prefabrykatów żelbetowych?
• Jak zbudowana jest ściana MABUDO ECO®?
• Najważniejsze parametry ściany MABUDO ECO®
• Jakie parametry techniczne ma ściana MABUDO ECO®?
• Co oznacza U = 0,13 W/(m²·K) w ścianie MABUDO ECO®?
• Jak ściana MABUDO ECO® ogranicza mostki termiczne?
• Dlaczego ściana MABUDO ECO® dobrze współpracuje z rekuperacją?
• Czy ściana MABUDO ECO® oddycha?
• Czym różni się MABUDO ECO® od ściany ROBUST® i CLASSIC?
• Dlaczego MABUDO ECO® jest flagowym typem ściany w technologii MABUDO RAPID®?
• Główna różnica między MABUDO ECO® a tradycyjną ścianą murowaną

Czym jest ściana prefabrykowana MABUDO ECO®?

Ściana prefabrykowana MABUDO ECO® to dwuwarstwowa ściana żelbetowa stosowana w technologii MABUDO RAPID®. Jej podstawą jest warstwa nośna z prefabrykowanego żelbetu. Od strony wewnętrznej układ przegrody obejmuje izolację termiczną, paroizolację oraz ruszt drewniany ułatwiający prowadzenie instalacji i umożliwiający wykończenie ściany płytami gipsowo-kartonowymi na etapie stanu deweloperskiego.

MABUDO ECO® nie jest ścianą keramzytobetonową. To prefabrykowana ściana żelbetowa, w której konstrukcję tworzy beton klasy C30/37 oraz zbrojenie stalowe. Różnica nie sprowadza się jedynie do nazwy materiału. Żelbet zapewnia wysoką nośność, sztywność i trwałość prefabrykatu, a za izolacyjność cieplną odpowiada oddzielna warstwa styropianu grafitowego. Dzięki temu każda warstwa ma jasno określoną funkcję: konstrukcja przenosi obciążenia, izolacja ogranicza straty ciepła, paroizolacja kontroluje migrację pary wodnej, a ruszt drewniany ułatwia prowadzenie instalacji i umożliwia późniejsze wykończenie ściany od strony wnętrza.

Czym jest technologia MABUDO RAPID® w budowie domu z prefabrykatów żelbetowych?

MABUDO RAPID® to technologia budowy domów oparta na prefabrykacji najważniejszych elementów konstrukcyjnych budynku. Obejmuje projektowanie, produkcję, transport i montaż elementów przygotowanych pod konkretny projekt domu.

Podstawę systemu stanowią prefabrykaty żelbetowe: ściany zewnętrzne, ściany wewnętrzne oraz inne elementy konstrukcji wykonywane z betonu zbrojonego. Każdy z nich ma określoną geometrię, układ zbrojenia, klasę betonu i miejsce w całym układzie konstrukcyjnym budynku.

W technologii MABUDO RAPID® istotną rolę odgrywa również prefabrykowana więźba dachowa i belki stropowe, przygotowywana jako osobny element systemu budowy. Nie jest ona prefabrykatem żelbetowym, a konstrukcją drewnianą. Więcej o tym rozwiązaniu opisujemy w osobnym artykule poświęconym prefabrykowanej więźbie dachowej MABUDO.

Różnica między prefabrykacją żelbetową, a budową tradycyjną nie polega wyłącznie na czasie montażu. Szybkość jest skutkiem wcześniejszego przygotowania elementów. Największa zmiana dotyczy kontroli procesu.

Na klasycznej budowie wiele etapów zależy od warunków prowadzenia robót: pogody, dostępności ekip, kolejności prac, jakości nadzoru i dokładności wykonania. W technologii MABUDO RAPID® duża część tych zmiennych zostaje przeniesiona do zakładu produkcyjnego. Na plac budowy trafiają komponenty o określonej geometrii, kolejności montażu i funkcji w całej konstrukcji domu.

Montaż konstrukcji domu trwa zwykle od 5 do 15 dni – i to nie dlatego, że prace są prowadzone w pośpiechu. Znaczną część robót wykonano wcześniej: w dokumentacji, modelu technicznym, przygotowaniu zbrojenia, formowaniu elementów i kontroli jakości w fabryce MABUDO.

MABUDO RAPID® w skrócie

MABUDO RAPID® to technologia budowy domów z prefabrykowanych elementów konstrukcyjnych. Jej podstawę stanowią prefabrykaty żelbetowe produkowane w zakładzie MABUDO w Zduńskiej Woli i montowane na budowie w zaplanowanej kolejności. Konstrukcja domu powstaje zwykle w ciągu 5-15 dni.

Zobacz, jak wygląda budowa z prefabrykatów MABUDO.

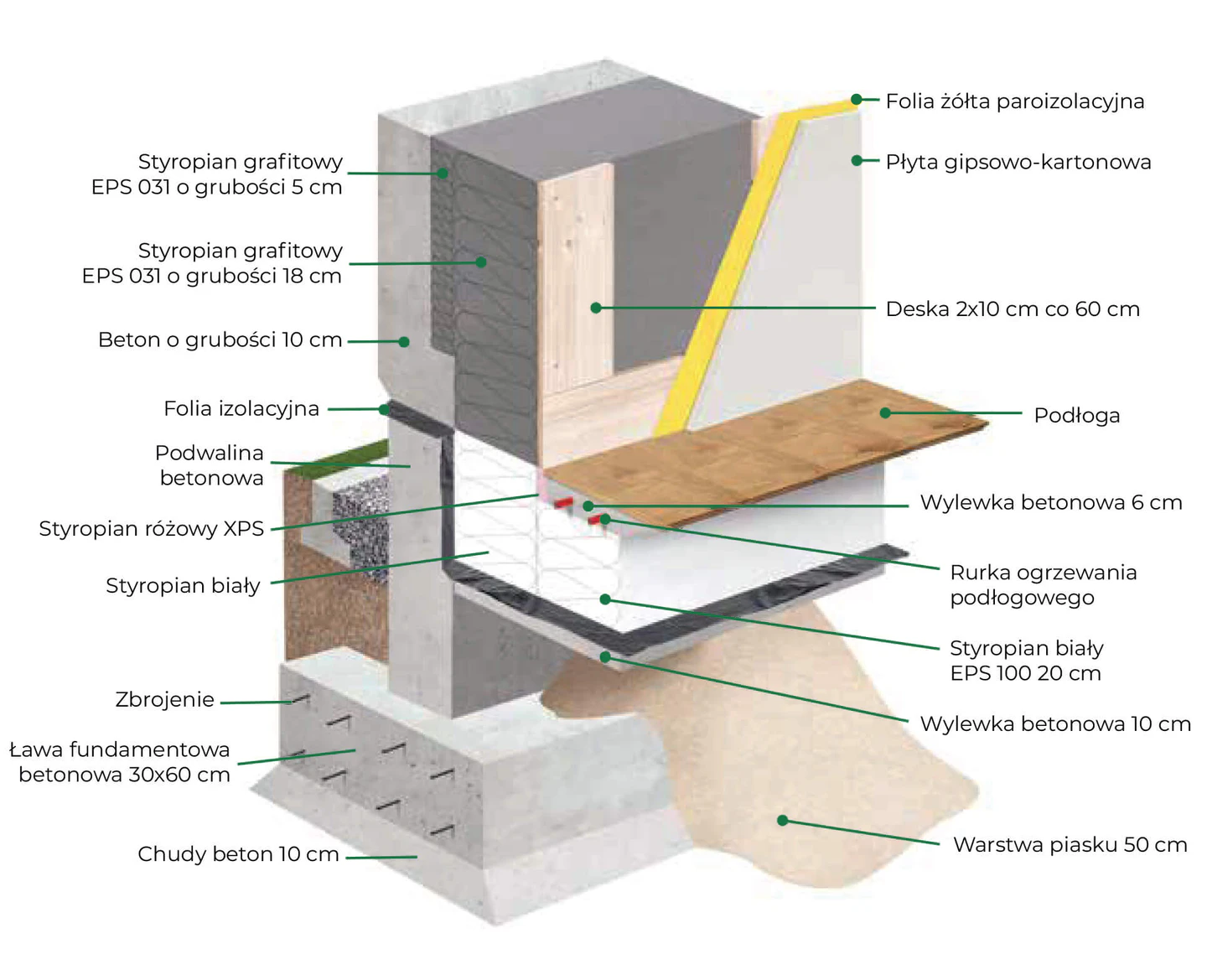

Jak zbudowana jest ściana MABUDO ECO®?

MABUDO ECO® to dwuwarstwowa ściana prefabrykowana stosowana w technologii MABUDO RAPID®. Jej podstawą jest żelbetowa warstwa nośna, która odpowiada za konstrukcję budynku. Od strony wewnętrznej znajduje się izolacja termiczna oraz ruszt drewniany zapewniający przestrzeń do prowadzenia instalacji i przygotowany do obudowy płytami gipsowo-kartonowymi. Po zamontowaniu instalacji, pomiędzy termoizolacją a płytą g-k, układana jest folia PE pełniąca funkcję paroizolacji.

Układ ściany został opracowany dla domów energooszczędnych, w których znaczenie mają szczelność, ograniczenie mostków termicznych i współpraca z wentylacją mechaniczną z rekuperacją.

Taki układ wymaga dokładności już na etapie produkcji. Znaczenie mają: geometria prefabrykatu, prawidłowe rozmieszczenie zbrojenia, zachowanie otuliny, jakość mieszanki betonowej, ciągłość warstw i zgodność z dokumentacją techniczną.

Najważniejsze parametry ściany MABUDO ECO®

MABUDO ECO® to prefabrykowana ściana żelbetowa z warstwą nośną o grubości 10-15 cm, wykonywaną z betonu konstrukcyjnego klasy C30/37. Oznacza to beton o wysokiej wytrzymałości na ściskanie, stosowany w elementach konstrukcyjnych. Układ przegrody obejmuje także izolację z 23 cm styropianu grafitowego, warstwę instalacyjno-wykończeniową od strony wnętrza oraz paroizolację z folii PE. Współczynnik przenikania ciepła całej przegrody wynosi ok. U = 0,13 W/(m²·K).

Jakie parametry techniczne ma ściana MABUDO ECO®?

Ściana MABUDO ECO® ma żelbetową warstwę nośną o grubości 10-15 cm, izolację termiczną z 23 cm styropianu grafitowego, paroizolację oraz warstwę instalacyjno-wykończeniową od strony wnętrza. Warstwa nośna wykonywana jest z betonu konstrukcyjnego klasy C30/37, czyli betonu o wysokiej wytrzymałości na ściskanie, stosowanego w elementach konstrukcyjnych. Nośność samej ściany zależy od projektu, geometrii prefabrykatu, układu zbrojenia i obciążeń przewidzianych dla konkretnego budynku.

Najważniejszym parametrem energetycznym jest współczynnik przenikania ciepła. W przypadku ściany MABUDO ECO® wynosi on około U = 0,13 W/(m²·K). To bardzo dobry wynik dla przegrody zewnętrznej w budownictwie jednorodzinnym.

Sama wartość U nie opisuje jednak całego zachowania ściany. Znaczenie mają również masa przegrody, szczelność, sposób wykonania detali oraz ciągłość izolacji w newralgicznych miejscach m.in. na styku ściany z płytą fundamentową.

Co oznacza U = 0,13 W/(m²·K) w ścianie MABUDO ECO®?

Współczynnik U określa, ile ciepła przenika przez przegrodę. Im niższa wartość U, tym mniejsze straty ciepła przez ścianę. Dla ścian zewnętrznych minimalny poziom wynikający z Warunków Technicznych wynosi U ≤ 0,20 W/(m²·K).

Ściana MABUDO ECO® osiąga współczynnik przenikania ciepła na poziomie około U = 0,13 W/(m²·K). To wynik lepszy niż wymagane minimum i mieszczący się w parametrach przyjmowanych dla domów energooszczędnych w standardzie NF40, gdzie dla ścian zewnętrznych zakłada się U ≤ 0,15 W/(m²·K).

Niski współczynnik U wynika z układu warstw: żelbetowej konstrukcji, 23 cm styropianu grafitowego oraz szczelnego rozwiązania przegrody. Znaczenie ma również ciągłość izolacji w miejscach połączeń, m.in. na styku ściany z płytą fundamentową. To właśnie detale często decydują o tym, czy parametry zaprojektowane na papierze zostaną utrzymane w gotowym budynku.

U = 0,13 W/(m²·K) w skrócie

Ściana MABUDO ECO® osiąga współczynnik przenikania ciepła ok. U = 0,13 W/(m²·K), czyli poniżej minimum U ≤ 0,20 W/(m²·K) dla ścian zewnętrznych i poniżej poziomu U ≤ 0,15 W/(m²·K) przyjmowanego dla domów energooszczędnych w standardzie NF40. Na ten wynik wpływa nie tylko grubość izolacji, ale też szczelność układu warstw i ciągłość izolacji w newralgicznych miejscach.

Jak ściana MABUDO ECO® ogranicza mostki termiczne?

Mostki termiczne najczęściej pojawiają się nie dlatego, że podstawowy materiał ma słabe parametry, ale dlatego, że źle rozwiązano albo źle wykonano połączenie. Dotyczy to narożników, wieńców, nadproży, ościeży, styków ścian i miejsc przejść instalacyjnych.

Prefabrykacja żelbetowa ogranicza liczbę newralgicznych prac wykonywanych ręcznie na budowie. Elementy powstają w powtarzalnym procesie, zgodnie z dokumentacją projektową i przy zachowaniu określonych tolerancji wymiarowych. Dzięki temu jakość wykonania ściany w mniejszym stopniu zależy od zmiennych warunków panujących na placu budowy, a w większym stopniu od kontrolowanego procesu produkcyjnego.

O ostatecznej efektywności cieplnej budynku decyduje jednak przede wszystkim sposób rozwiązania detali konstrukcyjnych. W technologii MABUDO ECO® duży nacisk położono na zachowanie ciągłości izolacji w miejscach połączeń przegród: ściany z płytą fundamentową oraz ściany z izolacją dachu. To właśnie w tych miejscach najłatwiej o mostki termiczne, dlatego ich rozwiązanie powinno wynikać z przemyślanego projektu i systemowych rozwiązań, a nie z improwizacji na budowie.

Dlaczego ściana MABUDO ECO® dobrze współpracuje z rekuperacją?

Dom energooszczędny powinien być szczelny. Wymiana powietrza nie powinna odbywać się przez przypadkowe nieszczelności w przegrodach, tylko przez zaprojektowany system wentylacji. W domach MABUDO tę funkcję pełni wentylacja mechaniczna z odzyskiem ciepła (rekuperacją), która zapewnia stałą wymianę powietrza przy jednoczesnym ograniczeniu strat energii.

Ściana MABUDO ECO® posiada folię paroizolacyjną, która ogranicza migrację pary wodnej do warstwy izolacji. Wilgoć z budynku jest usuwana przez wentylację mechaniczną, a nie przez przegrody zewnętrzne.

Pojęcie „oddychającej ściany” dobrze brzmi w rozmowie handlowej, ale niewiele mówi o fizyce budynku. Za jakość powietrza odpowiada wentylacja. Za ograniczenie strat ciepła odpowiada izolacja i szczelność. Za trwałość przegrody odpowiada poprawny układ warstw oraz kontrola wilgoci.

W MABUDO ECO® te elementy tworzą jeden system: prefabrykowana konstrukcja żelbetowa, izolacja termiczna, paroizolacja i rekuperacja. Taki układ daje przewidywalny efekt energetyczny i użytkowy.

Czy ściana MABUDO ECO® oddycha?

Za wymianę powietrza w domu nie odpowiada ściana, tylko wentylacja. W systemie MABUDO ECO® wilgoć jest kontrolowana przez paroizolację i wentylację mechaniczną z rekuperacją. Ściana ma być szczelna, trwała i poprawnie zaprojektowana pod względem cieplno-wilgotnościowym.

Czym różni się MABUDO ECO® od ściany ROBUST® i CLASSIC?

MABUDO ECO®, ROBUST® i CLASSIC to różne typy ścian stosowane w technologii MABUDO RAPID®. Różnią się układem warstw, sposobem izolacji oraz właściwościami użytkowymi.

Najważniejsza różnica między ECO® a ROBUST® dotyczy układu warstw i sposobu wykończenia elewacji. W systemie ECO® zewnętrzną stronę przegrody tworzy żelbetowa warstwa konstrukcyjna, która pełni również funkcję wykończenia elewacyjnego. Izolacja znajduje się od strony wewnętrznej. W systemie ROBUST® układ jest trójwarstwowy: warstwa konstrukcyjna, izolacja oraz dodatkowa zewnętrzna warstwa betonu elewacyjnego.

CLASSIC wykorzystuje żelbetową warstwę nośną oraz ocieplenie wykonywane od zewnątrz. Elewacja powstaje w tradycyjnym systemie ociepleń, czyli w technologii lekkiej mokrej. Grubość izolacji może wynosić 15 lub 20 cm, w zależności od zakładanego współczynnika przenikania ciepła.

Dlaczego MABUDO ECO® jest flagowym typem ściany w technologii MABUDO RAPID®?

MABUDO ECO® pełni rolę flagowego typu ściany w technologii MABUDO RAPID®, ponieważ łączy trzy kluczowe wymagania budownictwa jednorodzinnego: solidną konstrukcję, bardzo dobrą izolacyjność cieplną i przygotowanie przegrody pod szybkie prowadzenie dalszych prac wewnętrznych.

Nie jest to wyłącznie „ciepła ściana”. To element systemu budowy, w którym znaczenie ma cały układ: warstwa nośna, izolacja grafitowa, paroizolacja, dokładność prefabrykatu, kontrola produkcji i montaż prowadzony według zaplanowanej kolejności.

MABUDO ECO® należy oceniać jako element technologii MABUDO RAPID®, a nie jako oddzielną przegrodę. Dopiero połączenie prefabrykowanej konstrukcji, kontrolowanej produkcji i zaplanowanego montażu pokazuje sens tego rozwiązania.

Główna różnica między MABUDO ECO® a tradycyjną ścianą murowaną

MABUDO ECO® powstaje jako prefabrykowany element żelbetowy w zakładzie produkcyjnym. Ściana tradycyjna jest wykonywana etapami na placu budowy. Różnica dotyczy nie tylko materiału, ale też kontroli geometrii, jakości betonu, układu warstw i powtarzalności wykonania.

FAQ: ściana prefabrykowana MABUDO ECO® w praktyce

Czym jest ściana MABUDO ECO®?

MABUDO ECO® to flagowy typ prefabrykowanej ściany żelbetowej stosowany w technologii MABUDO RAPID®. Łączy warstwę nośną z żelbetu, izolację termiczną, paroizolację i przygotowanie pod wykończenie wewnętrzne.

Czy MABUDO ECO® jest technologią budowy?

Nie. MABUDO ECO® nie jest osobną technologią budowy, tylko typem ściany prefabrykowanej stosowanym w technologii MABUDO RAPID®.

Z czego wykonana jest ściana MABUDO ECO®?

Ściana MABUDO ECO® składa się z żelbetowej warstwy nośnej, 23 cm styropianu grafitowego, folii paroizolacyjnej oraz rusztu z płytami gipsowo-kartonowymi od strony wnętrza.

Czy MABUDO ECO® to keramzytobeton?

Nie. MABUDO ECO® jest ścianą prefabrykowaną z żelbetu. Warstwa nośna wykonywana jest z betonu konstrukcyjnego C30/37 i zbrojenia przygotowanego zgodnie z dokumentacją techniczną.

Jaki współczynnik U ma ściana prefabrykowana MABUDO ECO®?

Ściana MABUDO ECO® osiąga współczynnik przenikania ciepła na poziomie około U = 0,13 W/(m²·K).

Czy MABUDO ECO® nadaje się do domu energooszczędnego?

Tak. Ściana MABUDO ECO® osiąga współczynnik U ok. 0,13 W/(m²·K), współpracuje z rekuperacją i została zaprojektowana z myślą o ograniczeniu strat ciepła oraz mostków termicznych.

Jaka jest faktyczna różnica między ścianą ECO® a ROBUST®?

ECO® to dwuwarstwowa ściana żelbetowa z izolacją od strony wewnętrznej, a ROBUST® to ściana trójwarstwowa z betonem konstrukcyjnym, izolacją i zewnętrzną warstwą betonu elewacyjnego.

Czym różni się ściana ECO® od CLASSIC?

ECO® ma izolację termiczną od strony wewnętrznej i przygotowanie pod zabudowę g-k, a CLASSIC to ściana żelbetowa z ociepleniem montowanym od zewnątrz.

Czy ściana MABUDO ECO® wymaga rekuperacji?

System MABUDO ECO® jest projektowany jako element domu energooszczędnego, w którym szczelność przegrody współpracuje z wentylacją mechaniczną z rekuperacją.

Jak prefabrykacja betonowa ogranicza mostki termiczne?

Prefabrykacja betonowa MABUDO ogranicza liczbę newralgicznych połączeń wykonywanych ręcznie na budowie. Elementy powstają w oparciu o przemyślane i staranne opracowane detale techniczne, w kontrolowanych warunkach i przy zachowaniu powtarzalnych tolerancji wymiarowych.

Ile trwa montaż konstrukcji domu w technologii MABUDO RAPID®?

Montaż konstrukcji domu trwa zwykle od 5 do 15 dni, zależnie od projektu, gabarytów elementów, organizacji placu budowy i warunków montażowych.

Czy prefabrykowana więźba dachowa jest elementem żelbetowym?

Nie. Prefabrykowana więźba dachowa stosowana w technologii MABUDO RAPID® jest konstrukcją drewnianą i stanowi osobny element systemu budowy.
